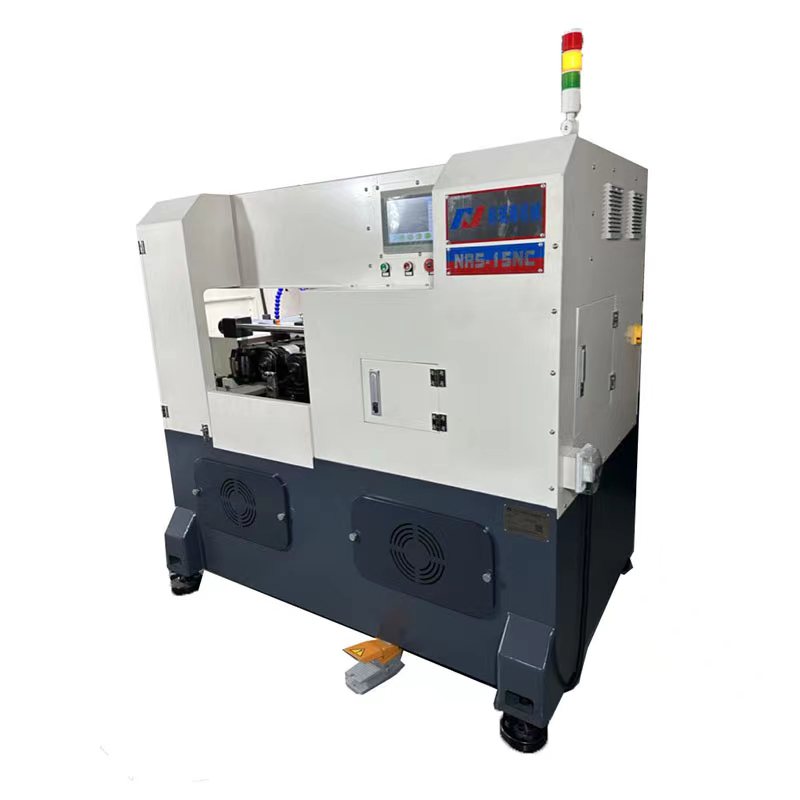

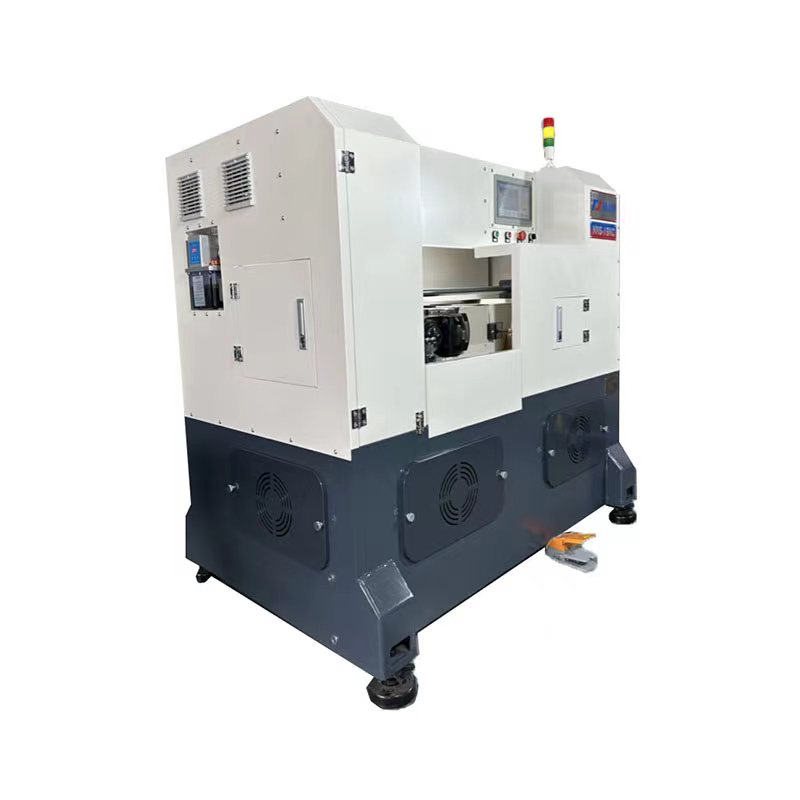

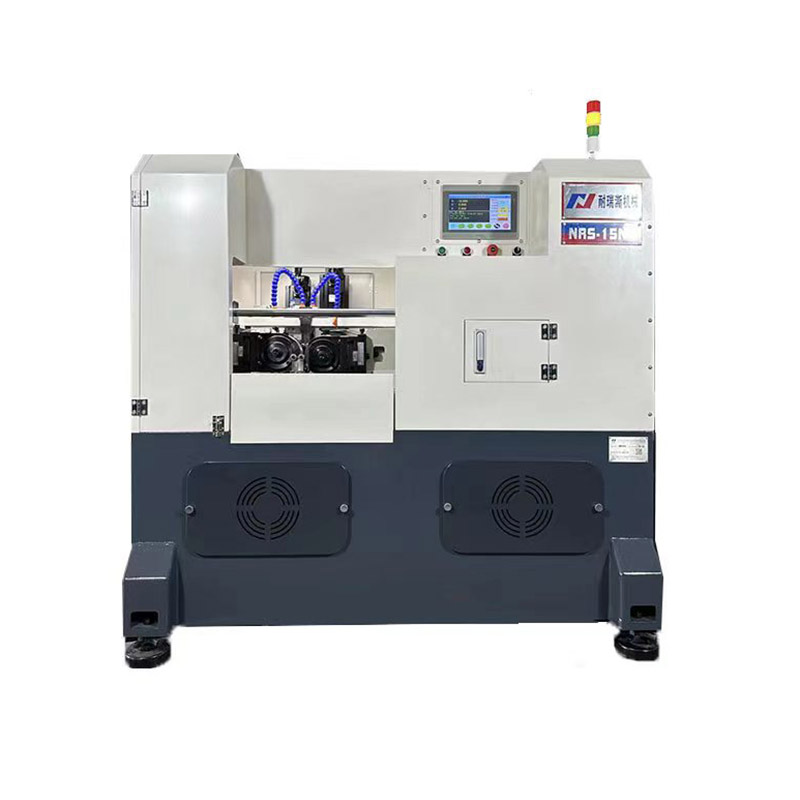

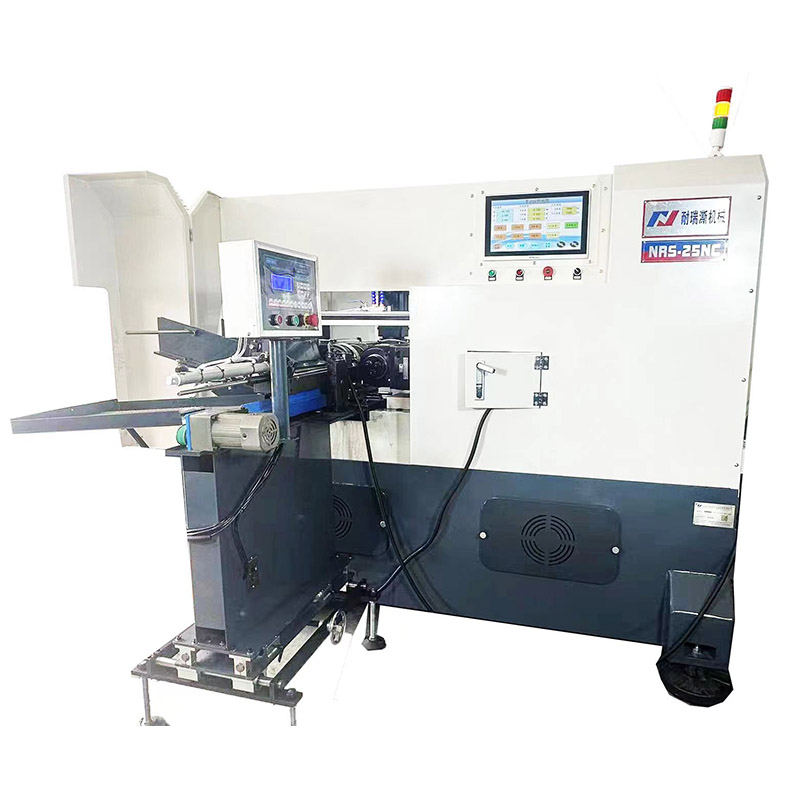

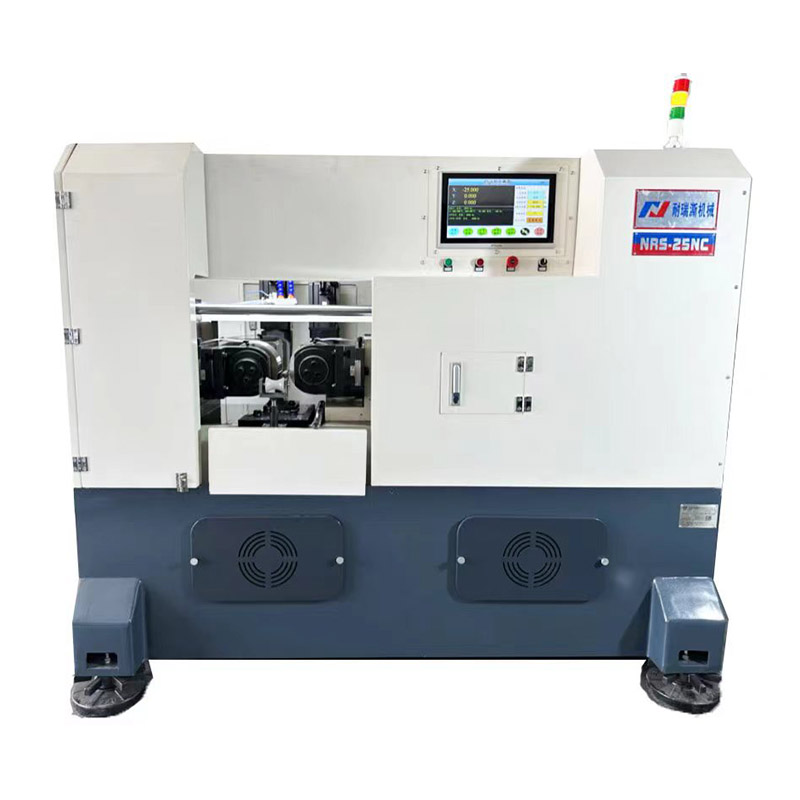

CNC 서보 운동 스레드 롤링 머신

CNC 서보 운동 스레드 롤링 머신

나는이 CNC 스레드 롤링 머신의 주요 기능입니다.

   A. 모델 코드는 서보 모터 드라이브, 최대 출력 30ton입니다.

  B. 롤러의 유형에 따라 다음 공작물을 만들 수 있습니다.

   1. [피드에서] : 자주 사용하는 55 ° 및 60 ° 삼각형 스레드, CNC 스레드 롤링 머신은 공작물을 처리 할 수 ​​있습니다.

       직경 ≤φ80mm, 피치 ≤ 8.0mm, 최대 길이는 150mm입니다

  2.

C. 구조적 특징 : 두 롤러 샤프트는 서보 모터로 구동되며 피드 샤프트는 서보 모터로 롤링됩니다.

     비드로드가 피드로 이동합니다.

D.이 롤링 머신은 또한 웜 치아, 사다리꼴 치아, 볼과 같은 다양한 치아 모양 제품을 처리 할 수 ​​있습니다.

   스크류, 롤링, 크 누링, 롤링 그루브 등은 드로잉 표면에 따라 결정해야합니다.

II 、 기술 사양 :

 1. 롤링 스레드의 외경 : φ3 ~ φ80mm

 롤링 스레드 피치 : 0.6 ~ 8.0mm

 3. 스핀들 속도 : 10 ~ 60rpm (Stepless 속도 조절)

 4. 와이어 롤러의 외경 (최대) : φ210mm, 키웨어 크기 20*8mm/mm.

 5. 스핀들 외경 : φ75mm (H7)

 6. 와이어 롤러의 너비와 길이 : 가장 긴은 공작물의 수요에 따라 150mm까지 사용할 수 있습니다.

 와 함께 - 일반적인 공통 사양은 35, 40, 50, 60, 70, 100mm입니다.

  7. 두 스핀들 사이의 최대 거리는 280mm

 8. 두 스핀들 사이의 최소 거리 : 180mm

 9. 최대 롤링 압력 : 30tons

 10. 롤러 드라이브 마력 : 11kW

 11. 사료 추진 마력 : 5.5kW

 12.지면에서 롤러 센터까지 높이 : 1050mm

 13. 바닥 면적 : 2100lmm*1600wmm*2100hmm

 14. 순 중량 : 3200kgs; 총 중량 : 3000kg
