사다리형 탭이란 무엇이며 고정밀 나사 가공에 혁명을 일으키는 이유

L가산기 모양의 탭까다로운 가공 환경에서 칩 배출을 향상시키고 절삭 저항을 줄이며 나사 정밀도를 향상시키도록 설계된 차세대 고효율 나사 가공 공구입니다. 기존 탭과 달리 사다리형 구조는 절삭 부하를 점진적으로 분산시켜 안정성과 공구 수명을 향상시킵니다. 이 포괄적인 가이드에서는 사다리 모양 탭의 구조, 장점, 재료 호환성, 산업 응용 및 선택 기준을 살펴봅니다. CNC 머시닝 센터를 운영하든 기존 드릴링 시스템을 운영하든 이 혁신적인 탭 설계를 이해하면 나사 가공 성능을 극적으로 향상시킬 수 있습니다.

목차

• 1. 사다리형 탭이란 무엇입니까?
• 2. 구조설계 및 작동원리
• 3. 기존 탭에 비해 주요 장점
• 4. 적합한 재료 및 용도
• 5. 비교표: 사다리형 탭과 기존 탭형 탭
• 6. 올바른 사다리형 탭 선택 방법
• 7. 유지 관리 및 모범 사례
• 8. 가장 많은 혜택을 받는 산업
• 9. 자주 묻는 질문

1. 사다리형 탭이란 무엇입니까?

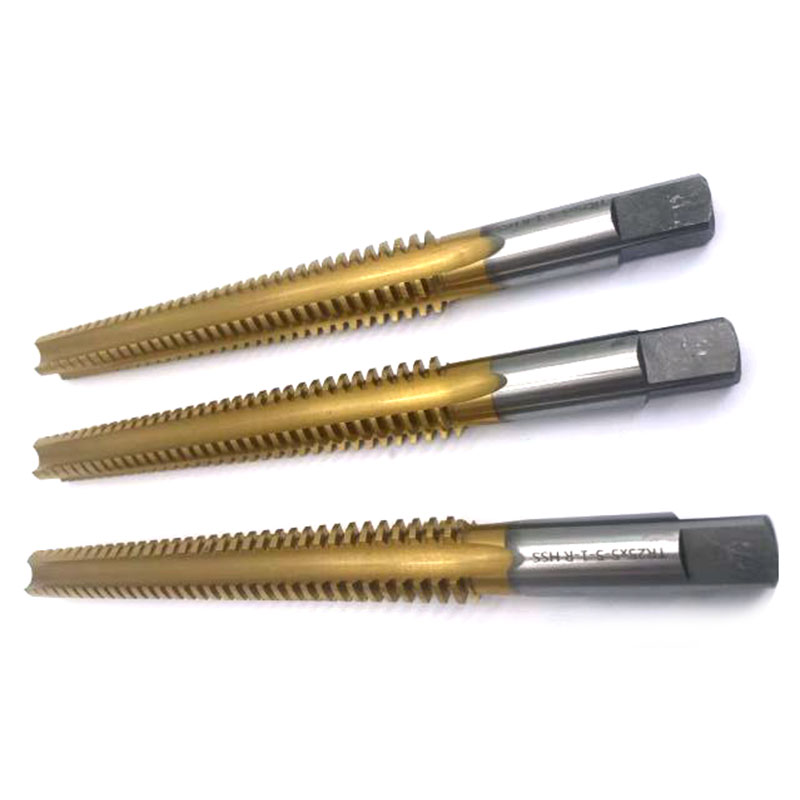

A 사다리 모양의 수도꼭지사다리 구조와 유사한 계단식 절단 형상으로 설계된 특수 나사 가공 도구입니다. 한 번에 전체 나사 프로파일을 맞물리는 대신 절단 톱니가 점진적인 단계로 배열됩니다. 각 "단계"는 재료의 일부를 점진적으로 제거하여 토크 부하를 줄이고 치수 정확도를 향상시킵니다.

이 고급 탭 구조는 공구 수명, 안정성 및 반복성이 중요한 고정밀 CNC 환경에 특히 효과적입니다. 다음과 같은 회사네레스스레딩 작업 중 칩 흐름을 최적화하고 진동을 최소화하기 위해 세련된 사다리 모양의 탭 설계를 갖추고 있습니다.

2. 구조설계 및 작동원리

2.1 프로그레시브 커팅 엣지

핵심 혁신은 다단계 톱니 형상에 있습니다.

• 첫 번째 단계: 거친 재료 제거
• 중급 단계: 반마무리 성형
• 최종 단계: 정밀 마무리

2.2 칩 배출 강화

재료가 점차적으로 제거되기 때문에 칩이 더 작고 배출하기 쉽습니다. 이는 막힌 구멍의 막힘을 줄이고 표면 조도를 향상시킵니다.

2.3 감소된 토크 분배

(기존 탭처럼) 처음 몇 개의 날에 응력을 집중시키는 대신 사다리 모양의 탭은 절삭력을 고르게 분산시킵니다. 이는 최대 토크 값을 크게 낮춥니다.

3. 기존 탭에 비해 주요 장점

• 향상된 스레드 정확도– 편향이 감소하면 공차가 더 엄격해집니다.
• 공구 수명 연장– 균일한 응력 분포로 조기 마모를 방지합니다.
• 낮은 절삭 토크– 작거나 섬세한 작업물에 이상적입니다.
• 향상된 표면 마감– 점진적 마무리 단계로 실의 매끄러움을 향상시킵니다.
• 파손 위험 감소– 막힌 구멍 응용 분야에서 특히 중요합니다.

4. 적합한 재료 및 용도

사다리 모양 탭은 다목적이며 다양한 재료와 호환됩니다.

이 탭은 일반적으로 다음과 같은 용도로 사용됩니다.

• 자동차 엔진 부품
• 항공우주 구조 부품
• 정밀의료기기
• 산업기계 제조업

5. 비교: 사다리형 탭과 기존 탭

6. 올바른 사다리형 탭 선택 방법

6.1 재료 유형 고려

가공물의 경도에 따라 코팅 및 모재 재료를 선택하십시오.

6.2 구멍 유형

• 막힌 홀 - 칩 배출 설계를 우선시합니다.
• 관통 구멍 – 더 높은 속도가 허용됩니다.

6.3 스레드 표준

ISO, UNC, UNF 또는 애플리케이션에 필요한 기타 스레드 표준과의 호환성을 보장합니다.

6.4 기계 성능

안정적인 스핀들 제어를 갖춘 CNC 기계는 사다리형 탭 성능을 극대화합니다.

7. 유지 관리 및 모범 사례

• 적절한 절삭유를 사용하십시오.
• 조기 마모 감지를 위해 토크 변화를 모니터링합니다.
• 과도한 공급 속도를 피하십시오.
• 마이크로 칩을 방지하기 위해 탭을 보호 케이스에 보관하십시오.

8. 가장 많은 혜택을 받는 산업

높은 반복성과 최소한의 가동 중지 시간을 요구하는 산업은 가장 큰 가치를 얻습니다.

• 자동차 제조
• 항공우주공학
• 의료기기 생산
• 에너지 장비 제조

네레스와 제휴를 맺은 제조업체는 스레드 일관성이 눈에 띄게 개선되고 대량 생산 라인에서 폐기율이 감소했다고 보고합니다.

9. 자주 묻는 질문

Q1: 사다리형 탭이 고속 가공에 적합합니까?

예. 점진적인 절단 구조는 진동을 줄이고 제어된 조건에서 더 높은 스핀들 속도를 허용합니다.

Q2: 특별한 기계가 필요합니까?

특별한 기계가 필요하지 않지만 안정적인 토크 모니터링 기능을 갖춘 CNC 시스템이 최적의 결과를 제공합니다.

Q3: 사다리형 탭으로 나사 결함을 줄일 수 있습니까?

전적으로. 점진적 절단은 찢어짐, 버 형성 및 치수 불일치를 줄입니다.

Q4: 표준 탭에 비해 비용 효율적입니까?

초기 비용은 약간 높을 수 있지만 공구 수명이 길어지고 불량품이 줄어들어 경제적으로 유리합니다.

Q5: 얼마나 자주 교체해야 합니까?

교체 주기는 재료와 생산량에 따라 다르지만 토크 모니터링은 마모를 가장 잘 나타내는 지표입니다.

결론: 사다리 모양 탭이 스레딩의 미래를 대표하는 이유

사다리 모양의 탭은 엔지니어링 정밀도와 실용적인 효율성을 결합합니다. 절삭 부하를 점진적으로 분산시키고 칩 배출을 개선하며 나사 마감 품질을 향상시켜 기존 태핑 공구의 핵심 약점을 해결합니다. 더 높은 생산성, 향상된 정확도 및 운영 위험 감소를 원하는 제조업체에게 사다리형 탭은 확실한 경쟁 우위를 제공합니다.

고급 사다리형 탭 솔루션으로 스레딩 성능을 업그레이드하려는 경우 Neres의 전문가급 옵션을 살펴보세요. 그들의 정밀 제조 전문 지식은 까다로운 응용 분야에서 일관된 품질과 안정적인 성능을 보장합니다.

스레딩 효율성을 높이고 생산 비용을 절감할 준비가 되셨습니까?문의하기오늘 사다리 모양의 탭이 가공 작업을 어떻게 변화시킬 수 있는지 알아보세요.
